Транзисторный преобразователь SA30
Транзисторный преобразователь SA30 предназначен для автоматического регулирования скорости вращения вала постояннотокового двигателя, выполненную по двухконтурной схеме с подчиненным регулированием, обеспечивающим необходимые статические и динамические показатели. В данном случае постояннотоковый двигатель оснащен датчиком скорости (тахогенератор).
Транзисторный электропривод движения подачи серии «SA30» с высокомоментным двигателем постоянного тока типа MT.
Номинальный выходной ток, А | 30 (DC) |
Максимальный выходной ток, А | 70 (DC) |
Максимальное выходное напряжение, В | 210 (DC) |
Напряжение питания, В | 3х90-150 |
Частота питания, Гц | 50-60 |
Управляющий сигнал, В | 10 (DC) |
Режим работы | S1 |
Степень защиты | IP20 |
Исполнение 1 | |
Тип трансформатора возбуждения | T2EB-4,4-D2yn-380/120/32 |
Момент, Нм | 13 |
Тип двигателя | 2MTA |
Исполнение 2 | |
Тип трансформатора возбуждения | T2EB-4,4-D2yn-380/120/32 |
Момент, Нм | 21 |
Тип двигателя | 3MTA |
Исполнение 3 | |
Тип трансформатора возбуждения | T2EB-4,4-D2yn-380/120/32 |
Момент, Нм | 23 |
Тип двигателя | 4MTA |
Исполнение 4 | |
Тип трансформатора возбуждения | Т2ЕВ-6,4-D2yn-380/135/32 |
Момент, Нм | 30 |
Тип двигателя | 4MTB |
Исполнение 5 | |
Тип трансформатора возбуждения | Т2ЕВ-6,4-D2yn-380/135/32 |
Момент, Нм | 47 |
Тип двигателя | 5MT |
Конструктивное исполнение

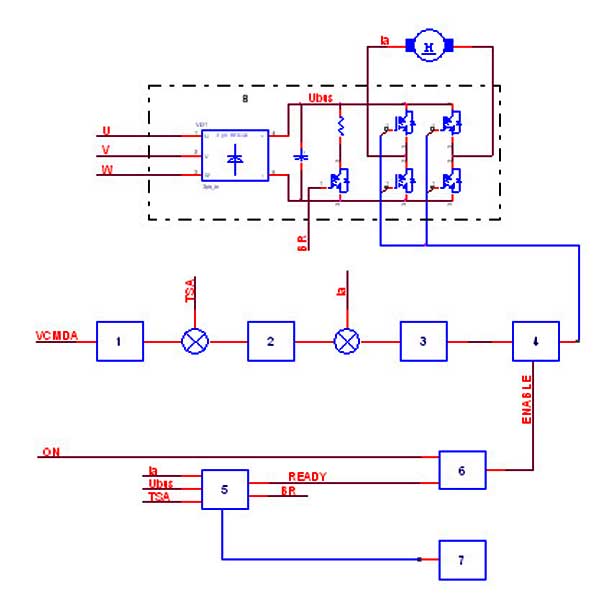

Электрическая схема электропривода
Обозначения на электрической схеме:
- 1 — Блок регулирования времени ускорения и остановки (рампгенератор)
- 2 – ПИ-регулятор скорости
- 3 – ПИ-регулятор тока якоря
- 4 – Блок управления транзисторами
- 5 – Блок «Защиты»
- 6 – Блок «Логика»
- 7 – Блок «Индикации»
- 8 – Силовой блок
Буквеные обозначения:
- Ubus – Напряжение на выходе выпрямителя
- Ia – Ток якоря электродвигателя
- VCMDA – Задание скорости
- TSA – Сигнал от тахогенератора (для обратной связи по скорости)
- ON – Включение электропривода
- READY – Готовность к работе
- BR – Сигнал управления шунт-регулятора
- ENABLE – Сигнал, разрешающий работу силовому блоку
Транзисторный преобразователь конструктивно состоит из двух частей помещенных в общем корпусе:
- 1. Силовой блок, включающий токоизправитель и транзисторный инвертор с шунт-регулятором;
- 2. Управляющая плата.

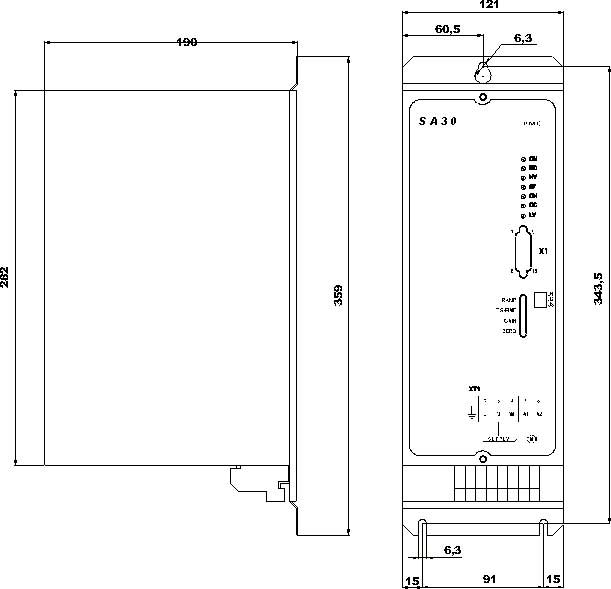

Схема - конструкция и габариты преобразователя
