Реле гибридное RHP
Внешний вид может отличаться от фотографии на сайте.
Наличие
Есть
Условия доставки
Сегодня
Бесплатно, сегодня
Реле гибридное RHP является комбинацией реле классического и полупроводникового.
Конструктивные особенности
- Номинальный ток 20А при модульном корпусе 17,5 мм;
- Большой срок службы (>5 млн. срабатываний при In);
- Бесшумная работа.

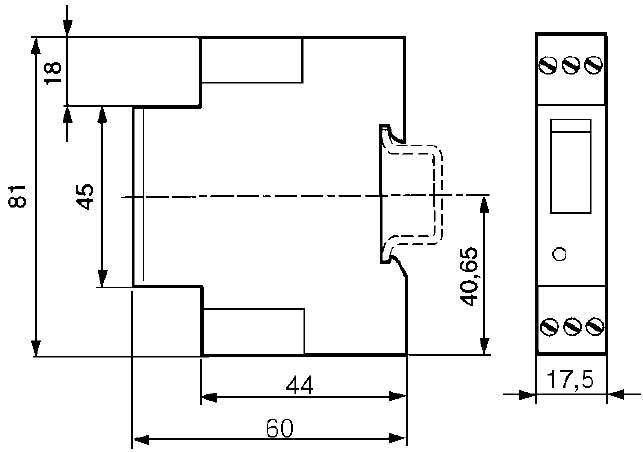

Схема - габаритные размеры реле
Устройство и принцип действия
В момент включения ток проходит через триак, далее передача тока происходит посредством электромагнитного реле. При отключении цепи процесс проходит в обратной последовательности.
Благодаря такой конструкции RHP имеет значительные преимущества в сравнении с традиционными реле, как по сроку службы (отсутствует искрение в момент включения и дуга при отключении) так и в компактности (нет необходимости применять радиатор при работе полупроводника только в непродолжительных моментах включения и выключения).
| Вход | ||
| Управляющее напряжение | 4-32 В | 90 - 260 В |
| Частота | - | 50/60 Гц |
Порог срабатывания
| 0 - 1 В 4 - 32 В | 0 - 46 В 76-260 В |
| Выход | ||
| Напряжение нагрузки | 90-260 В | |
| Номинальный ток | 20 А (АС1/АС51/АС7a) | |
| Перегрузочная способность (60 сек) | АС51: 1,25 x Ie-60 s: 50 - 30 | |
| Минимальный ток | 100 мА (АС1/АС51/АС7a) | |
| Ток утечки | ||
| Тип полупроводника | триак | |
| Рабочая температура | -5° С..+55°С | |
| Изоляция вх/вых | 4 кВ | |
| Ресурс электрический | >5 млн. срабат. | |
| Степень защиты | IP20 | |
| Масса | 70 г | |
