Регулятор температуры МикРА 604
Регулятор температуры МикРА 604 является универсальным двухканальным микропроцессорным ПИД-регулятором температуры, имеет имеет два независимых канала регулирования с ручной или автоматической настройкой параметров ПИД закона по каждому каналу.
Комплект поставки
- Регулятор температуры МикРА 604 - 1 шт,
- Руководство по эксплуатации - 1 экз,
- Упаковка - 1 шт.
| Характеристики | Значение |
| Количество каналов регулирования | 2 |
| Дискретность задания температуря | 1°С |
| Закон регулирования | ПИД |
| Способ настройки параметров ПИД закона | ручной автоматический |
| Точность поддержания температуры в установившемся режиме, в процентах от верхнего значения диапазона регулирования | ±0,5 |
| Выходной сигнал управления | ШИМ |
| Максимальный ток выхода управления | 0,5 А |
| Степень защиты по передней панели | IP65 |
| Напряжение питания | 100 – 250 В, 50 - 60 Гц |
| Температура окружающей среды | 5 – 50 °С |
| Габаритные размеры | 48 x 48 x 120 |
| Масса | 0,17 кг |
| Термопары по ГОСТ 3044-94 | Диапазон температур | Тип входного датчика |
| ТХК (L) | -50 … +550 °С | in 0 |
| ТХА (K) | -50 … +1300 °С | in 1 |
| ТЖК (J) | -50 … +800 °С | in 2 |
| ТПП 10 (S) | -50 … +1700 °С | in 3 |
Конструктивное исполнение
В качестве датчиков температуры могут использоваться термоэлектрические преобразователи (ТП) типа ХК(L), ХА(K), ЖК(J), ПП(S). В качестве выходных коммутирующих элементов в регуляторе используются полупроводниковые симисторы с детекторами нулевого напряжения фазы, которые гальванически развязаны от внутренних цепей регулятора. Регулятор может использоваться для коммутации любых цепей переменного тока напряжением 12 - 250 В и частотой 50 – 60 Гц, а также для управления полупроводниковыми симисторами и тиристорами.
Управление нагревателями производится по принципу широтно-импульсной модуляции. В процессе поддержания температуры имеется возможность ограничения минимальной и максимальной мощности в нагрузке.
Выход на заданный режим может происходить через предварительное достижение промежуточной уставки температуры на пониженной мощности нагревателей. Таким образом достигается более равномерный прогрев отдельных зон в многоканальных системах. При применении в системах управления горячеканальных прессформ это позволяет организовать так называемый ”режим сушки” системы.
Режим прогрева включается, если текущая температура меньше чем температуры прогрева на 10 и более °С.
При достижении значения меньше на 1°С чем температура прогрева, прогрев завершается и регулятор переходит в режим поддержания номинальной заданной температуры.
При необходимости режим прогрева может быть отключен.

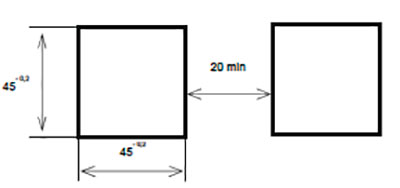

Рис.1. Габаритные размеры выреза в щите для крепления регулятора МикРА 604
