Регулятор перепада давлений ZETKAMA 224A
Регулятор перепада давлений ZETKAMA 224A предназначен для регулирования и поддержания постоянного перепада давления в системах теплоснабжения, хладоснабжения, кондиционирования и горячего водоснабжения.
Регуляторы работают с промышленной водой и нейтральными средами.
Материал корпуса | серый чугун |
Номинальное давление, МПа | 1,6 |
Номинальный диаметр, мм | 65-150 (DN) |
Максимальная температура, °C | 150 |
Предел настроек, кПа | 20-70 или 40-160 |

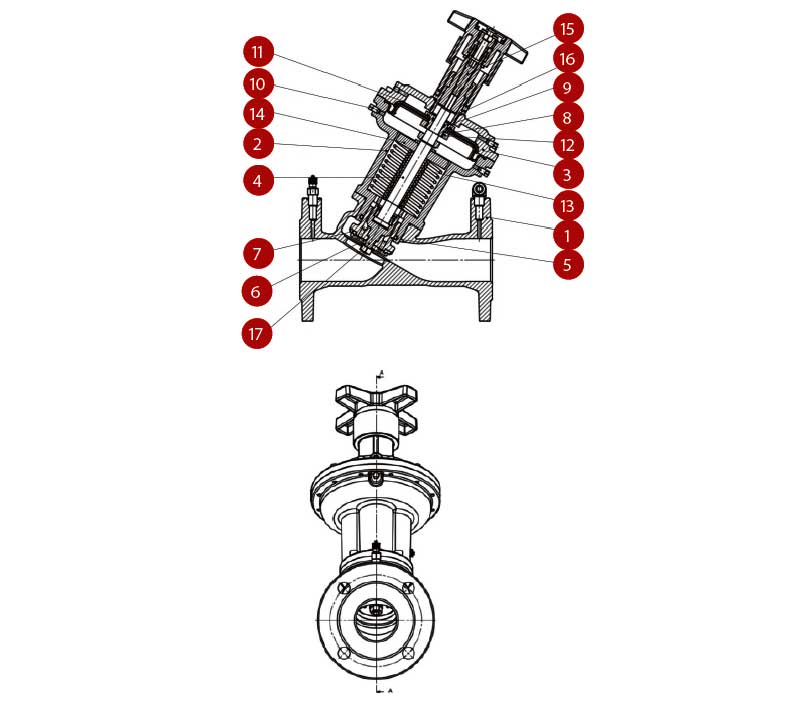

Рисунок - конструкция регулятора
1 Корпус | EN-GJS-250 JL 1040 |
2 Нижняя крышка | EN-GJS-500-7 JL 1040 |
3 Верхняя крышка | EN-GJS-500-7 JL 1040 |
4 Шток | CuZn36Pb2As |
5 Клапан | PPS |
6 Кольцо клапана | X5CrNi18-10 |
7 Прокладка клапана | EPDM |
8 Мембрана | EPDM |
9 Втулка | X5CrNi18-10 |
10 Втулка мембраны | X5CrNi18-10 |
11 Нижняя шайба мембраны | X5CrNi18-10 |
12 Верхняя шайба мембраны | X5CrNi18-10 |
13 Гайка | X17CrNi16-2 |
14 Пружина | CuSn36Pb2 |
15 Гайка пружины | CuZn36Pb2 |
16 Верхний шток | CuZn36Pb2 |
17 Втулка верх крышки | CuZn36Pb2 |
Конструктивные особенности
- компактная конструкция,
- экологически безопасен,
- разгруженный клапан,
- возможность установки разницы давлений,
- возможность измерения разницы давлений,
- запорная функция.
