Радиометрическая контрольная станция РКС-03 ИК
Радиометрическая контрольная станция РКС-03 ИК предназначена для измерения активности добытой урановой руды, находящейся в вагонетке или кузове самосвала, с целью определения массовой доли урана в порции руды и выдачи управляющих сигналов для разделения по сортам, а также накопления информации об измерениях в базе данных и выдачей результатов на экран регистратора.
| Параметры | Значение |
| Скорости обмена данными | 9600 бит/с; 19 200 бит/с; 38 400 бит/с; 57 600 бит/с; 115 200 бит/с |
| Максимальная длина сегмента при использовании симметричного типа кабеля с витой парой медных проводов сечением 0,2 мм2 и волновым сопротивлением 120 Ом | 1200 м |
| Режим работы | непрерывный |
| Наработка на отказ | 5000 часов |
| Средний срок службы | не менее 6 лет |
Конструткивное исполнение
Радиометрическая контрольная станция РКС-03 ИК состоит из:
- двухканальный регистратор РИ-1 ИК.154.00.000;
- интеллектуальные блоки детектирования типа БДЛГ-04ИК ИК.150.00.000 (до 8шт. на каждый канал);
- модули дискретных входов типа БДВ2-485 ИК.152.00.000 (по 1шт. на каждый канал);
- программное обеспечение, позволяющее сохранять и выводить информацию о работе РКС на экран персонального компьютера.

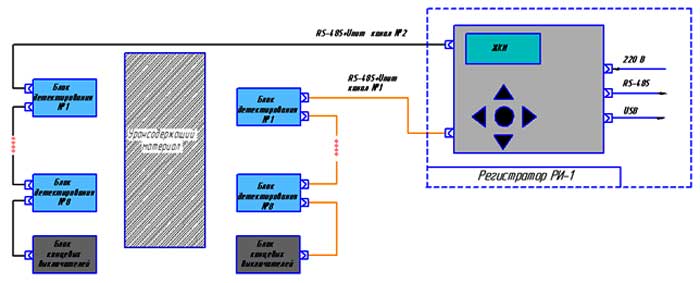

Структурная схема РКС-ИК
Условия эксплуатации
Оптимальными условиями для использования радиометрической контрольная станция РКС-03 ИК являются:
- Для блоков детектирования и модулей дискретных входов:
- температура окружающей среды — от -30 °С до +50 °С,
- относительная влажность не более 90% при температуре 35 °С,
- атмосферное давление от 86 кПа до 107 кПа.
- Для регистратора РИ-01:
- температура окружающей среды — от +5 °С до +40 °С,
- относительная влажность не более 90% при температуре 35 °С,
- атмосферное давление от 86 кПа до 107 кПа.
Принцип действия
РКС представляет собой систему, содержащую одно ведущее устройство (регистратор РИ-1) и периферийные устройства. В РКС применяются периферийные устройства двух типов: блок детектирования БДЛГ-04ИК и блок дискретных входов БДВ2-485.
Регистратор РИ-01 предназначен для управления и сбора данных с периферийных блоков и выполняет следующие функции:
- получение и обработка информации с блоков дискретных входов с целью запуска процесса измерения;
- управление работой блоков детектирования (формирование запросов и обработка ответов от блоков) в соответствии с установленным режимом работы;
- диагностика работоспособности периферийных блоков;
- сбор результатов измерения по каждому блоку детектирования и расчет содержания полезного компонента и определение сорта руды;
- учет результатов измерения в базе данных;
- вывод на экран информации и обработка клавиатуры.
- управление дискретными выходами типа «сухой контакт» для индикации сорта руды;
- обработка запросов с верхнего уровня по протоколу ModBus (ASCII или RTU);
- управление дискретными сигналами индикации сорта;
- поиск и просмотр данных в базе;
- подведение итогов работы за смену или сутки;
- измерение фона;
- просмотр и изменение параметров настройки регистратора;
- тестирование (проверка целостности программы, блока параметров, связи с периферийными блоками, проверка работы дискретных выходов);
Регистратор РИ-1 имеет четыре основных режима работы:
- измерение интенсивности излучения по двум независимым каналам;
- просмотр записей;
- подведение итогов за смену;
- измерение фона.
