Радиометр скважинного каротажа РСК-1
Радиометр скважинного каротажа РСК-1 предназначен для гамма-каротажа скважин и шпуров горных выработок при поиске, разведке и эксплуатации месторождений урановых руд методом для определения массовой доли урана в рудном теле по результату измерения потока импульсных сигналов и градуировочному коэффициенту.
| Параметры | Значение |
| Измеряемый нуклид | радий-226 |
| Диапазон преобразования радиометром потока гамма-излучения от источника радий 226 типа РА в пропорциональный поток импульсных сигналов | 50 до 20000 с-1 |
| Диапазон энергий гамма-излучения, регистрируемых радиометром | от 40 до 4800 фДж (от 250 до 3000 кэВ) |
| Чувствительность основного канала радиометра к гамма-излучению источника радий-226 типа РА | не менее 600 с-1мг-1 (0, 7 с-1•мкР-1•ч) |
| Пределы допускаемой основной относительной погрешности радиометра при калибровке источником с радионуклидом радий-226 типа РА при доверительной вероятности 0,95 | не более ±10 % |
| Нестабильность показаний радиометра за 16 ч непрерывной работы | 3% |
| Время работы радиометра от одной зарядки (100 измерений/ч) | 80 часов |
Конструктивное исполнение
В состав радиометра РСК-1 входят следующие узлы:
- Блок детектирования БДЛГ-05ИК с кабелем 150 м (возможно изменить длину кабеля как в большую так и меньшую сторону).
- Регистратор РИ-2.
Блок БДЛГ-05ИК предназначен для преобразования потока гамма-излучения в поток импульсных сигналов. Отличительной особенностью является то, что параметры градуировки блока детектирования сохраняются в нем, а не в регистраторе. Это исключает привязку блока детектирования к конкретному регистратору.
Регистратор РИ-2 предназначен для приема импульсного сигнала блока детектирования, математической обработки полученных данных по заложенному алгоритму. Регистратор обеспечивает хранение результатов измерений и передачу их для последующей обработки на ЭВМ.

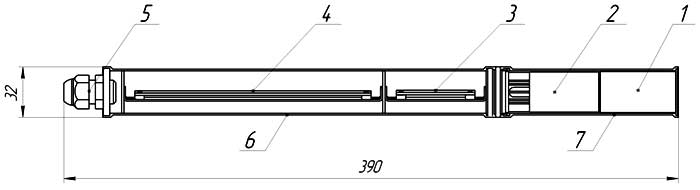

Схема - габаритные размеры
- 1 - кристалл сцинтиллятора СДН17-20Х40
- 2 - фотоэлектронный умножитель ФЭУ R1228(YAMAMATSU)
- 3 - плата усилителя УС5
- 4 - плата преобразователя ПВН5
- 5 - гермоввод для кабеля
- 6 - трубка
- 7 - стакан
Условия эксплуатации
Оптимальными условиями для использования радиометра РСК-1 являются:
- температура окружающего воздуха от минус 10 до +50 С,
- относительная влажность при температуре 35 С не более 95 %,
- атмосферное давление кПа от 84 до 106,7 кПа.
