Кран шаровый стальной фланцевый BROEN Ballomax стандартнопроходной предназначен для перекрытия потока рабочей жидкости.

Технические характеристики
Параметры	Значения
Рабочая среда	вода, воздух, пар, масло и другие неагрессивные жидкости
Материал корпуса	сталь
Номинальное давление	1,6; 4,0 МПа
Диаметр	15 - 200 мм
Температура рабочей среды	от -20 до +200°С краны для пара +250°С

Область применения

Краны шаровые стальные фланцевые стандартнопроходные широко используются в системах теплоэнергетики и кондиционирования воздуха, а также в промышленных установках.

Конструктивные особенности

современная и безопасная конструкция, которая не требует дополнительного обслуживания
надежность, благодаря точной обработке, правильному подбору материалов и 100% контролю качества (согласно стандарту РМ-ЕМ12266:2003)
шар изготовлен из нержавеющей стали высокого качества

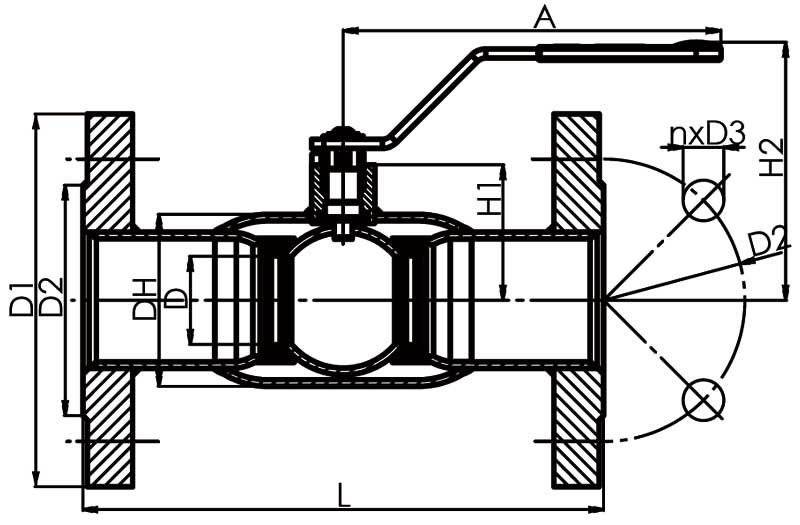

Габаритная схема крана шарового стального фланцевого BROEN Ballomax стандартнопроходного (DN 15-50)

Схема - габаритные размеры крана (DN 15-50)

Габаритные размеры крана (DN 15-50) - таблица №1
DN	PN	D	L	D1	D2	DH	A
мм	МПа	мм
15	4,0	10	130	95	65	38	141
20	4,0	15	150	105	75	38	141
25	4,0	20	160	115	85	51	141
32	4,0	25	180	140	100	57	141
40	4,0	32	200	150	110	76	167
50	4,0	40	230	165	125	76	167

Габаритные размеры крана (DN 15-50) - таблица №2
DN	D3	n	H1	H2	Масса	Kv
мм	мм				кг	м /ч
15	14	4	30,3	81,4	1,62	7
20	14	4	33,8	84,9	2,21	15
25	14	4	37,1	88,2	2,55	27
32	18	4	42,2	93,3	4,03	40
40	18	4	56,2	108,0	5,08	69
50	18	4	60,0	114,2	7,24	110

Габаритная схема крана шарового стального фланцевого BROEN Ballomax стандартнопроходного (DN 65-200)

Схема - габаритные размеры крана (DN 65-200)

Габаритные размеры крана (DN 65-200) - таблица №1
DN	PN	D	L	D	D2	А
мм	МПа	мм
65	1,6	50	270	185	145	275
80	1,6	65	280	200	160	275
100	1,6	80	300	220	180	365
125	1,6	100	325	250	210	365
150	1,6	125	350	285	240	650
200	1,6	150	400	340	295	900
65*	2,5	50	290	185	145	275
80*	2,5	65	280	200	160	275
100*	2,5	80	300	235	190	365
125*	2,5	100	325	270	220	365
150*	2,5	125	350	300	250	650
200*	2,5	150	400	360	310	900

Габаритные размеры крана (DN 65-200) - таблица №2
DN	H1	H2	n	d	Масса	Kv
мм	мм				кг	м /ч
65	66,0	144	8	18	9,9	168
80	66,0	154	8	18 1	3,2	288
100	81,0	192	8	18	18,3	417
125	91,0	218	8	18	24,4	699
150	90,0	242	8	22	35,2	1046
200	155,5	326	12	22	58,0	1500
65*	66,0	144	8	18	10,0	168
80*	66,0	154	8	18	13,2	288
100*	81,0	192	8	22	19,2	417
125*	91,0	218	8	26	27,8	699
150*	90,0	242	8	26	39,7	1046
200*	155,5	326	12	26	63,5	1500
