Гидрораспределитель с электромагнитным управлением РЕ 6.3 трехпозиционный

Гидрораспределитель РЕ 6.3 трехпозиционный с электромагнитным управлением предназначен для реверсирования движения рабочих органов станков (или других машин) и осуществляют остановку рабочих органов при среднем положении золотника.

Структура условного обозначения: РЕ 6.3 - X1 X2 X3 - X4 X5:

• РЕ - гидрораспределитель с электромагнитным управлением;
• 6 - условный проход 6 мм;
• 3 - номинальное давление 3-32 МПа;
• X1 - схема распределения потока рабочей жидкости;
• X2 - исполнение по установке золотника в исходное положение:
  • не обозначается - пружинный возврат;
  • О - без пружинного возврата;
  • ОФ - без пружинного возврата с фиксатором;
• X3 - Г - постоянный ток: 12, 24, 48, 110, 220В; В - переменный ток: 24, 36, 110, 220В;
• X4 - климатическое исполнение по ГОСТ 15150:
  • УХЛ - для районов с умеренным и холодным климатом;
  • Т - для районов с тропическим климатом;
• X5 - категория размещения по ГОСТ 15150: 1, 2, 3 или 4.

Принцип работы

Управление распределителем осуществляется электромагнитами.

При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.

При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.

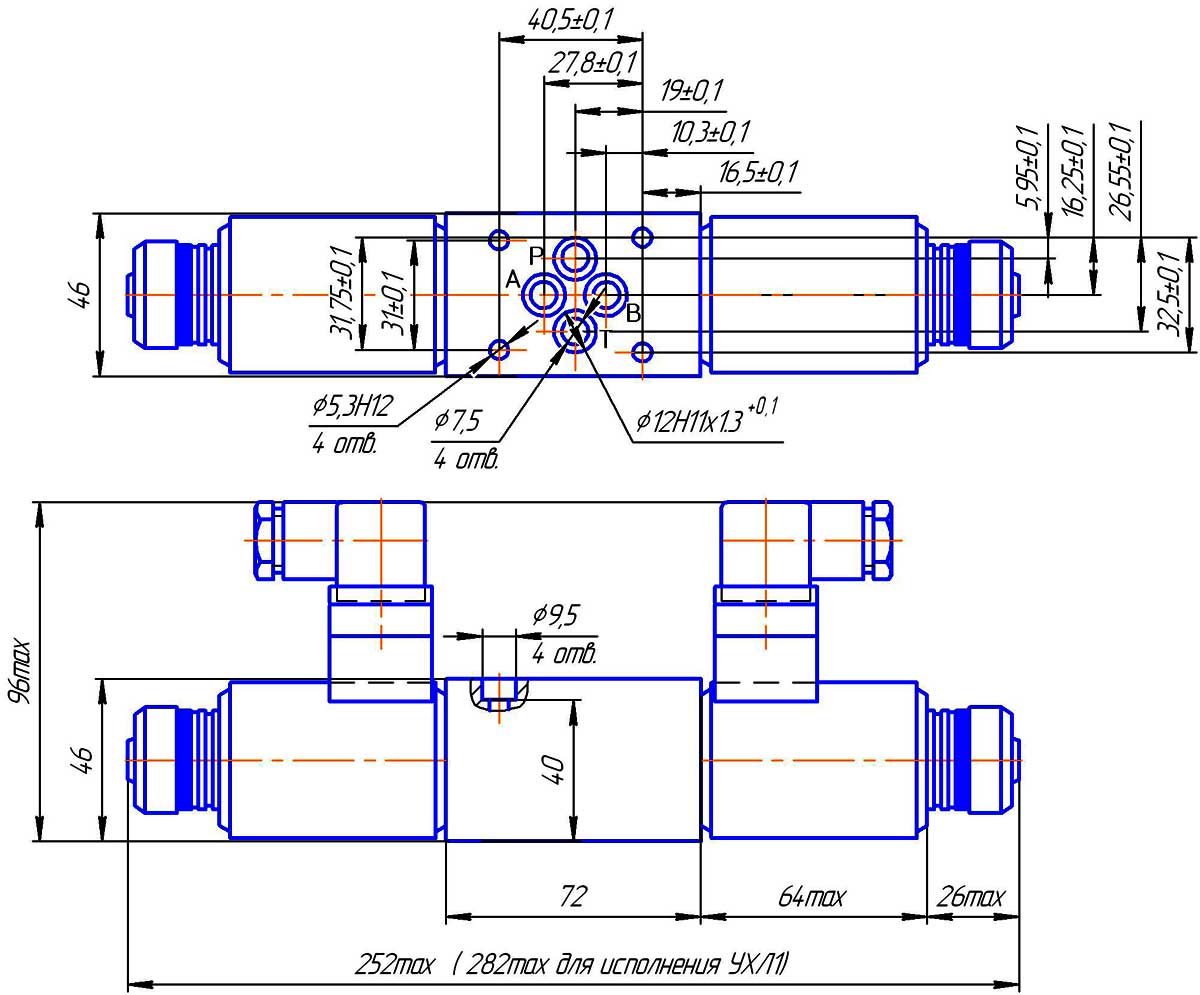

Конструктивная схема гидрораспределителя

Условия эксплуатации

• Положение для пружинного возврата - любое;
• Положение для исполнений О и ОФ - горизонтальное;
• Рабочая жидкость - минеральное масло.
