Гидрораспределитель с электрогидравлическим управлением РЕХ 16.2
Гидрораспределитель РЕХ 16.2 с электрогидравлическим управлением предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах.
Принцип работы
При обесточенных электромагнитах золотник управления и главный золотник, на который действуют пружины, находятся в среднем положении; при этом обе полости под торцами главного золотника сообщены со с сливом.
При включении одного из электромагнитов, золотник управления перемещается в крайнее положение, пропуская масло из системы управления к торцу главного золотника.
При этом последний перемещается в крайнее положение, соединяя одну полость рабочего цилиндра с потоком масла от насоса, а другую — со сливом.

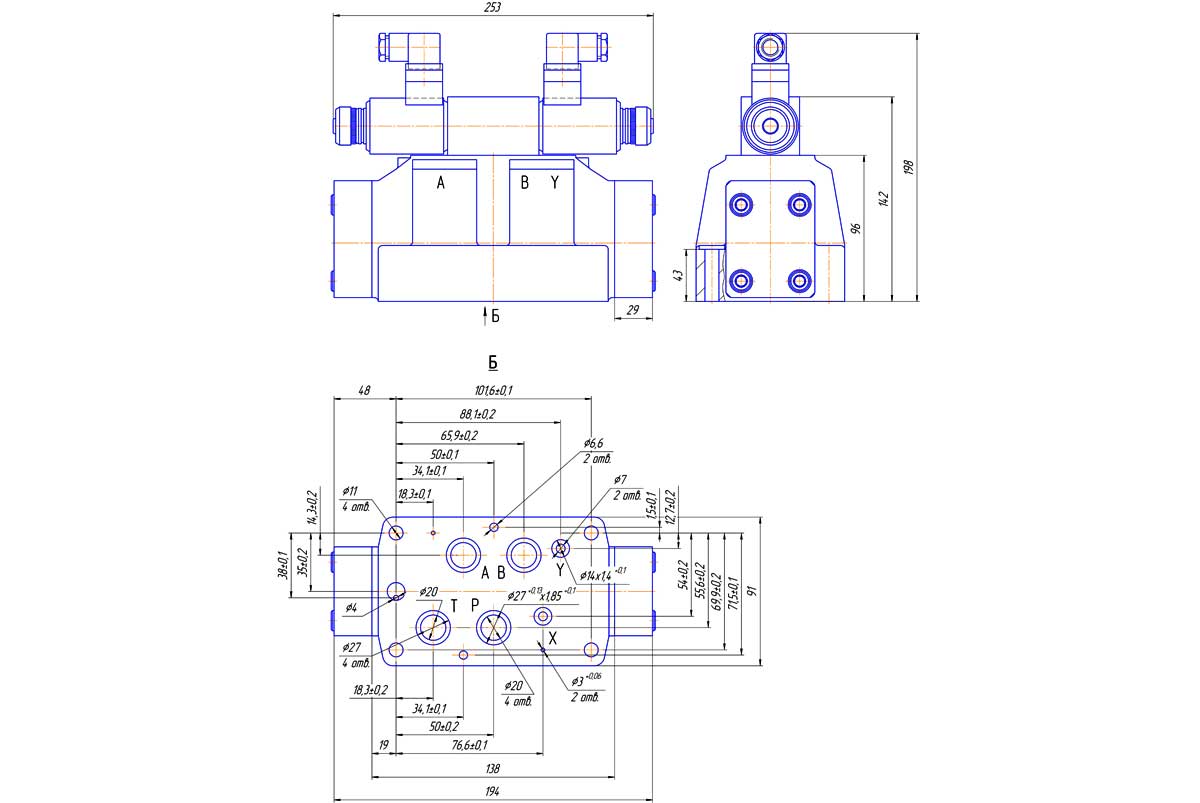

Конструктивная схема распределителя
| Параметры | Значение |
| Условный проход, мм | 16 |
| Давление на входе, номинальное, МПа | 25 |
Максимальное давление на выходе (сливе), МПа:
|
25 |
Давление управления, МПа:
|
25 |
Расход рабочей жидкости, л/мин:
|
80 |
| Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин | 300 |
| Время срабатывания, мс | 100 |
Масса, кг:
| 11,9 |
