Блоки управления БК-2К
Блоки управления БК-2К имеют искробезопасные цепи управления с уровнем взрывозащиты «ia», к которым могут подключаться серийно выпускаемые датчики, кнопки, концевые и путевые выключатели, которые соответствую требованиям п. 7.3.72 гл. 7.3 ПУЭ и могут уcтанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Прнцип работы
Блок управления БК-2К состоит из взрывонепроницаемого корпуса и крышки, блока аппаратуры и трех вводных устройств. На блоке аппаратуры размещены: реверсивный контактор, контактор дистанционного отключения, искробезопасный блок, 2 трансформатора и предохранители.

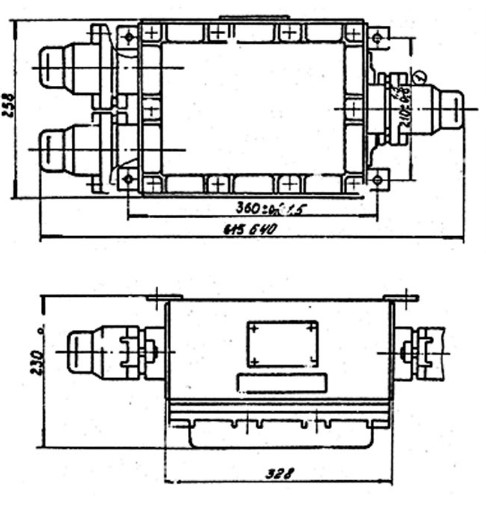

Рис.1 Схема габаритов блока управления БК-2К
| Наименование параметра | Значение | ||
| БК-2К | |||
| Номинальное напряжение переменного тока, В | 380; 400; 415; 440 | ||
| Номинальный ток, А | 25 | ||
| Номинальный ток фазных расцепителей (JN)максимального тока, А | – | ||
| Ток отсечки электромагнитных расцепителей, А | – | ||
| Напряжение цепей управления, В, не более | 13 | ||
| Ток короткого замыкания в цепях управления, мА, не более | 58 | ||
| Частота переменного тока, Гц | 50;60 | ||
| Продолжительность включения, % | 25 | ||
| Защита от воздействия окружающей среды | IP54 | ||
| Масса, кг | 34 | ||
